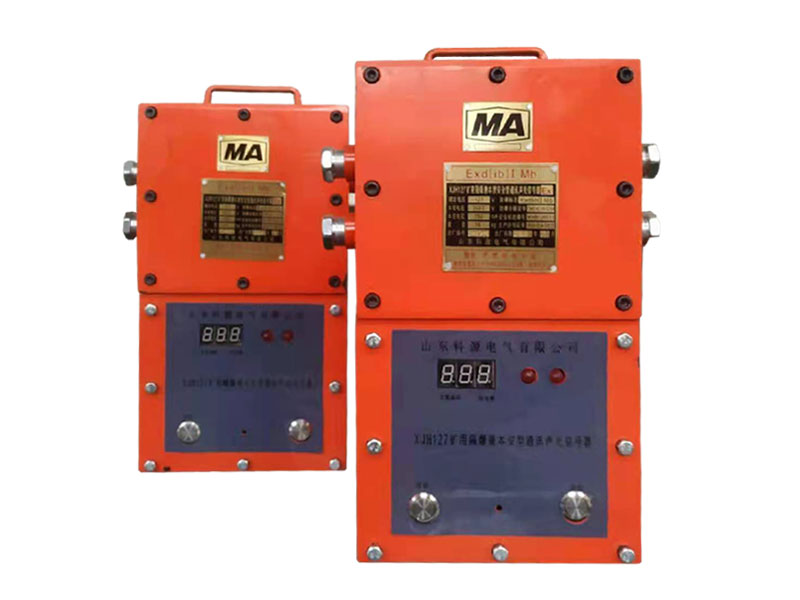

XJH127礦用隔爆兼本安型通訊聲光信號裝置主要功能

       1 發出聲光信號、數顯打點數功能

在待機狀態下，按下信號裝置的“信號按鈕”，聯線上的各裝置，均發出聲光信號，并數字顯示打點數(二級傳送除外)。

       2 自動實現二級傳送功能

將車房內的信號裝置，設置為二級傳送狀態(將DIP2開關中“1”撥到數字側，“2”撥到ON側)，井口發出打點信號時，車房及其它水平相應發出聲光信號，并顯示打點數；當其它水平打點時，車房內的信號裝置，只有燈光及數字顯示，而不發出打點聲，也無l27V電壓輸出，無須使用雙聯按鈕，自動實現二級傳送。

       3 對講呼叫功能

在待機狀態下，可實現單工對講及呼叫功能。按下信號裝置對講按鈕，聯線的所有信號裝置,均能聽到講話及呼叫，松開對講按鈕，信號裝置均處于接收呼叫狀態。

注：在絞車運行時，應禁止對講呼叫，以免影響司機操作

       4 多水平數顯功能

將每臺信號裝置設置一個編碼(如井口為“1”，一水平為“2”，車房不設置等)，按下信號裝置“信號按鈕”后，其它所有聯機裝置都數顯打點位置的編碼，同時根據編碼的不同而發出不同的音調，無須增加任何電纜及設備，自動實現多水平的信號區分。

       5 安*燈自動轉換功能

在軌道運輸中當絞車起動時，可對車房內信號裝置輸入36v電壓信號或工作閘繼電器常開接點信號，每個水平都可自動實現安*燈轉換，而無需重新架設電纜。

       6 打點信號電壓輸出功能

本裝置可輸出與打點信號同步的電壓信號，當設置為二級傳送狀態時，只有DIP8編碼為“l(fā)”的信號裝置發出的信號，H、I端子才有127v電壓輸出，編碼不為“1”的信號裝置發出的信號，H、I端子無127v電壓輸出。

當不用二級傳送時，任意位置發出信號，H、I端子均有127v電壓輸出。
